كيفية اختيار قرص المضغ المناسب؟

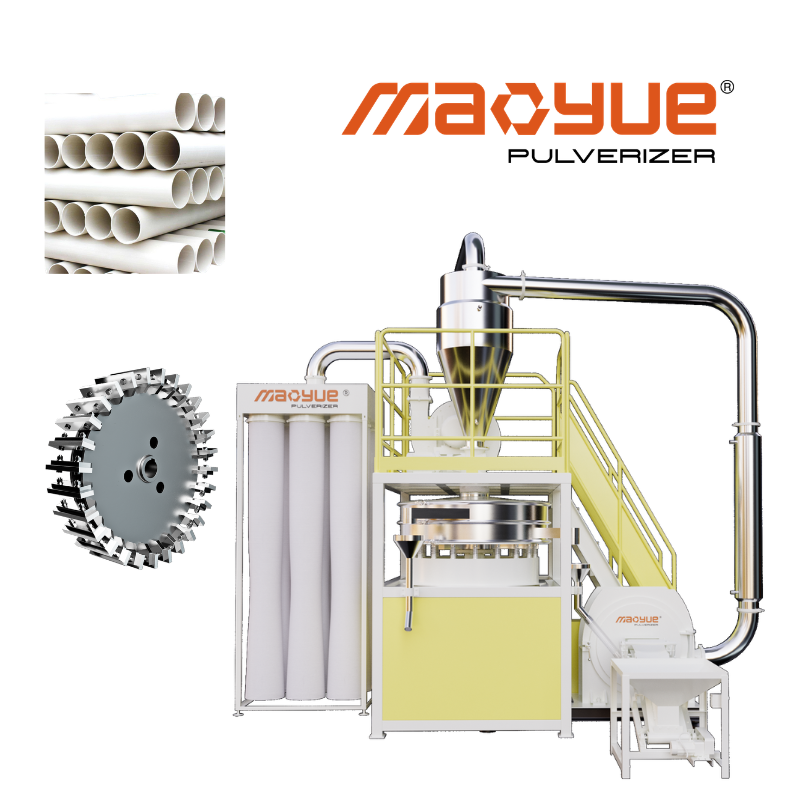

عند اختيار آلة طحن البلاستيك، يركز العديد من المستخدمين بشكل أساسي على قوة المحرك، وقطر قرص الطحن، وقدرة الماكينة، وتوافق المواد. ومع ذلك، هناك مكون أساسي آخر يستحق نفس القدر من الاهتمام - وهو تصميم سن قرص الطحن.

يؤثر هيكل الأسنان على كيفية تحرك البلاستيك بين الأقراص الدوارة والثابتة، وكيفية توزيع قوى الطحن، ومدى كفاءة تحويل المادة إلى مسحوق. إن اختيار التصميم المناسب للأسنان يشبه إلى حد ما اختيار نمط المداس المناسب لإطار السيارة. المحرك مهم، ولكن الطريقة التي تلامس بها الإطارات الطريق تحدد أيضًا مدى فعالية نقل الطاقة.

وينطبق نفس المبدأ على الساحقات البلاستيكية.

https://youtube.com/shorts/NIn02blC2Lo

لماذا يعد تصميم سن قرص الطحن مهمًا؟

يعد قرص الطحن أحد مكونات العمل الرئيسية المشاركة بشكل مباشر في عملية طحن مطحنة البلاستيك من النوع القرصي، بينما يعد تصميم سن قرص الطحن أحد العوامل الحاسمة التي تؤثر على أداء الطحن. عندما يدور القرص الدوار بسرعة عالية، تدخل جزيئات البلاستيك إلى منطقة الطحن وتمر عبر هياكل الأسنان الموجودة على أقراص الطحن الدوارة والثابتة. خلال هذه العملية، تقوم أسنان الطحن بتوجيه القطع والضغط وإحداث احتكاك ضد المادة.

يمكن لنمط الأسنان المصمم بشكل صحيح أن يخلق مسار طحن مستقرًا نسبيًا ويسمح لمناطق مختلفة من قرص الطحن بأداء وظائف الطحن الخاصة بها بكفاءة. إذا كان تصميم الأسنان لا يتطابق مع المادة التي تتم معالجتها، فقد يتسبب ذلك في احتكاك غير ضروري وزيادة استهلاك الطاقة. كما يمكن أن يجعل التحكم في درجة الحرارة واتساق حجم جسيمات المسحوق أكثر صعوبة، مما يؤثر في النهاية على جودة واستقرار المسحوق النهائي.

دور طحن الأسنان

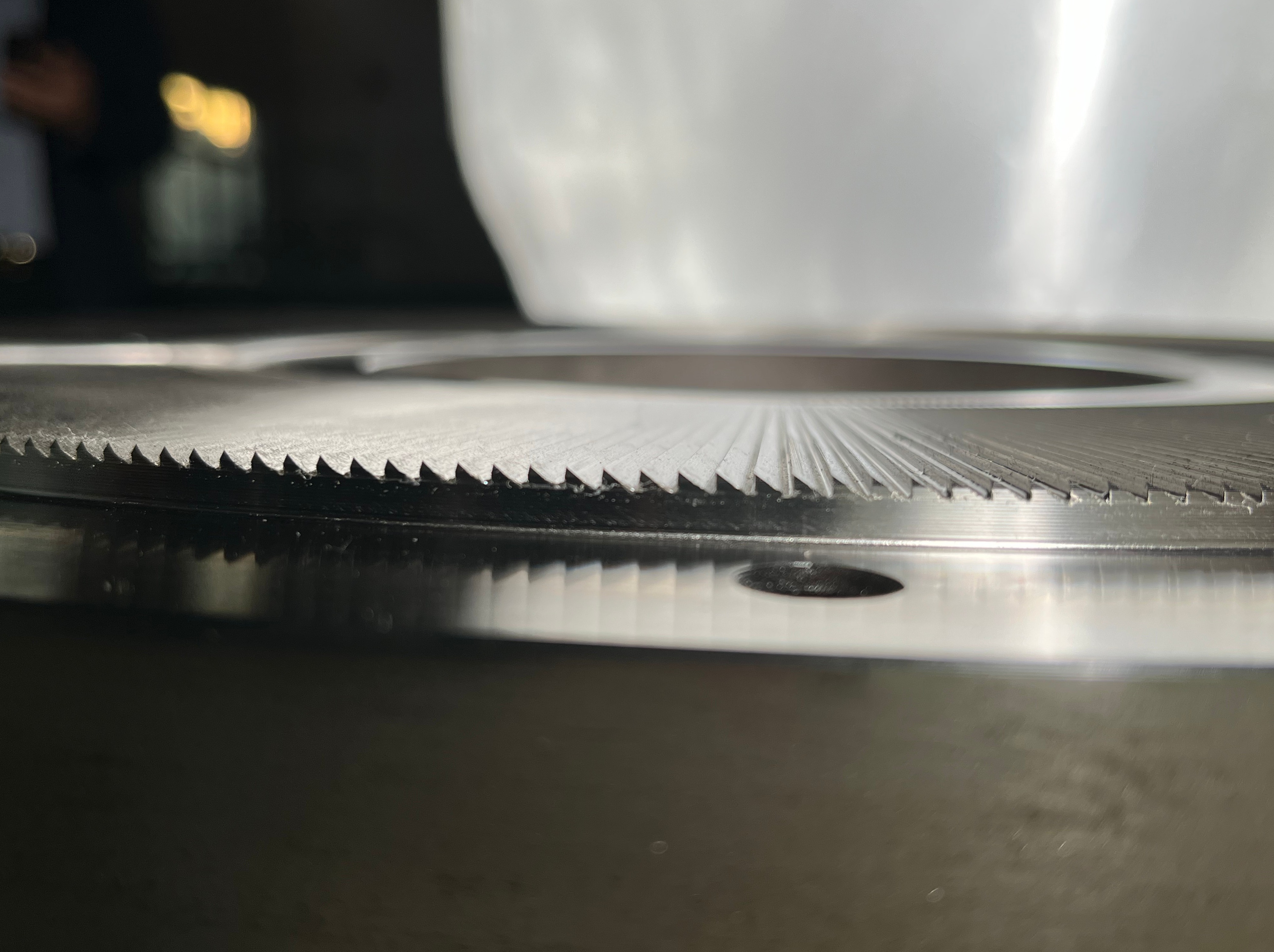

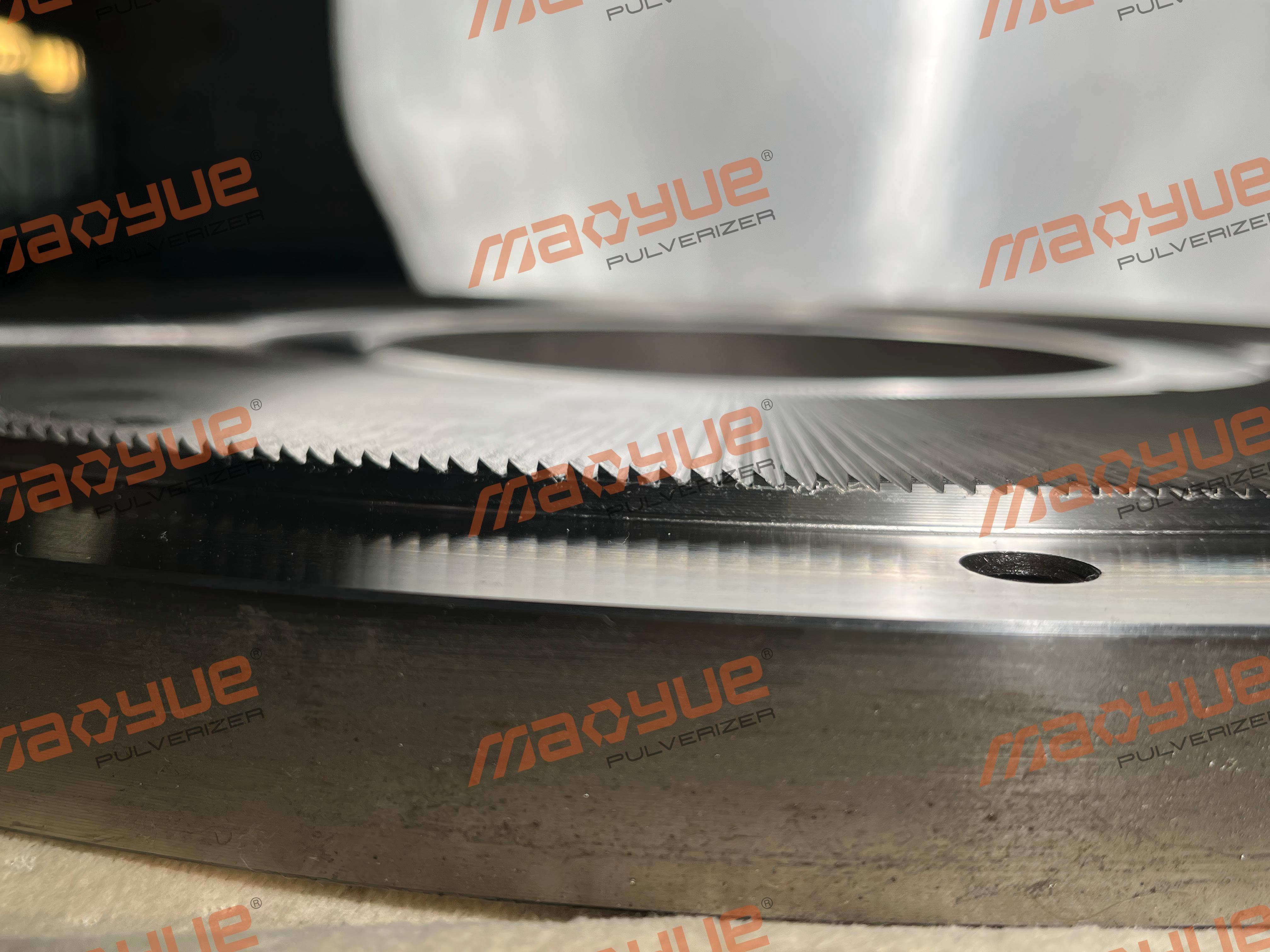

أسنان الطحن ليست مجرد هياكل مرتفعة على قرص طحن معدني. تؤثر الزاوية والارتفاع والتباعد والكمية والترتيب على مسار الحركة وظروف الضغط للجزيئات البلاستيكية بين أقراص الطحن، والتي تؤثر بدورها على كفاءة الطحن وحجم جسيمات المسحوق.

يمكن تشبيه قرص الطحن بالطريق، بينما تعمل أسنان الطحن كنظام توجيه حركة المرور. عندما يتم تصميم التصميم بشكل صحيح، يمكن للمواد أن تمر عبر منطقة الطحن بطريقة أكثر تنظيمًا وتحكمًا بدلاً من التراكم بشكل مفرط في منطقة معينة.

ما هو تصميم قرص الطحن للأسنان؟

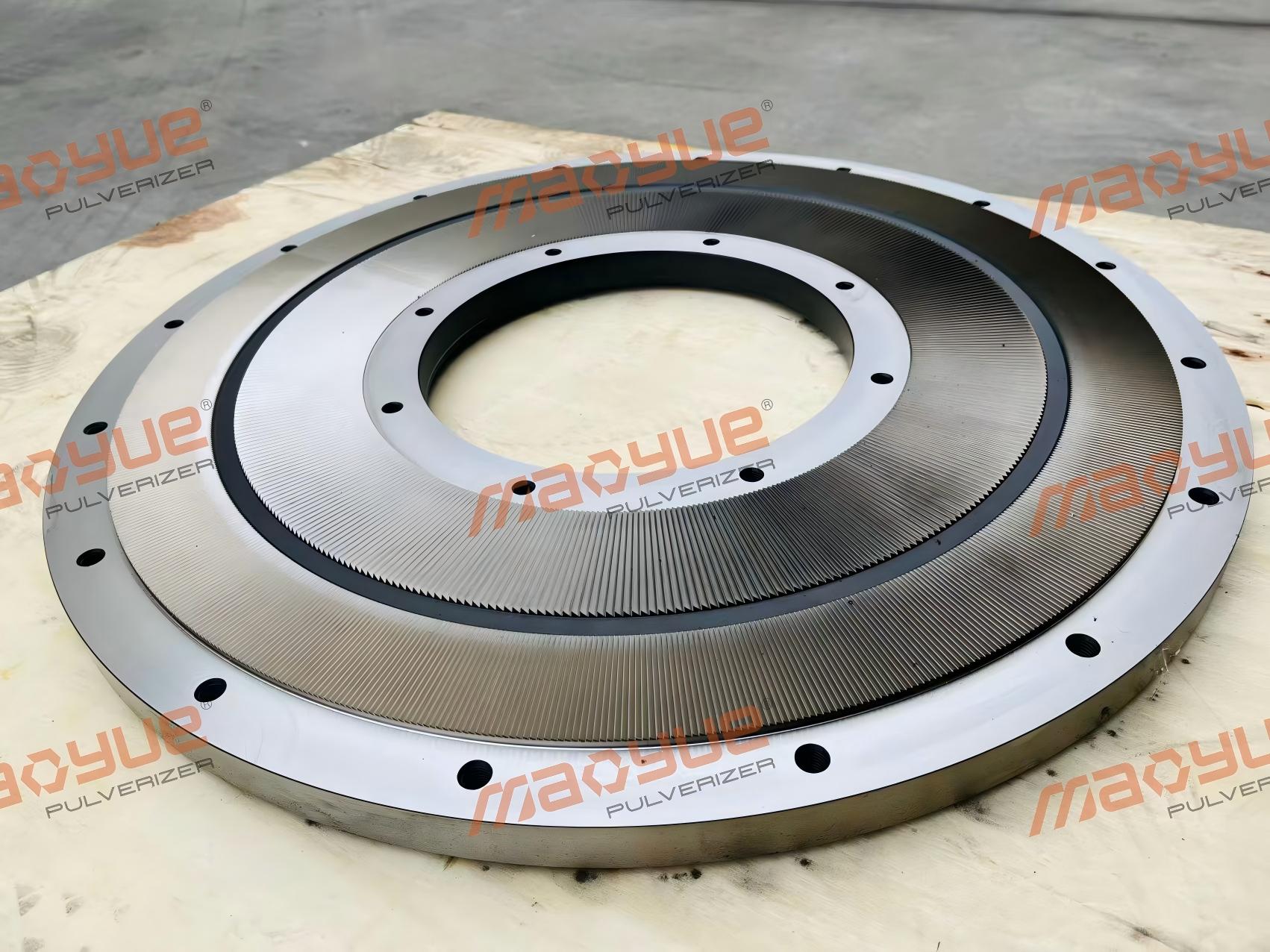

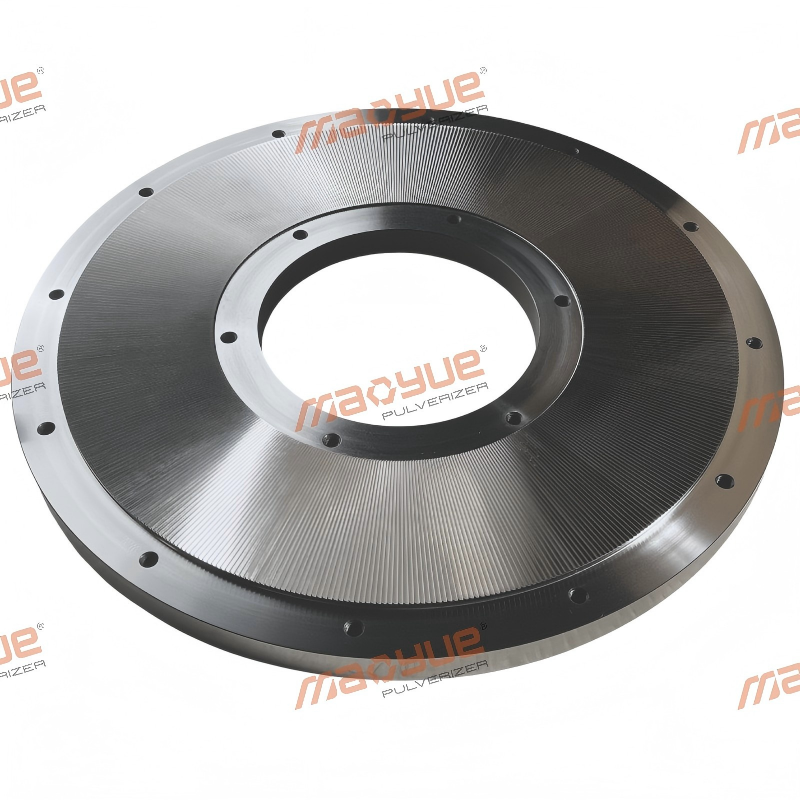

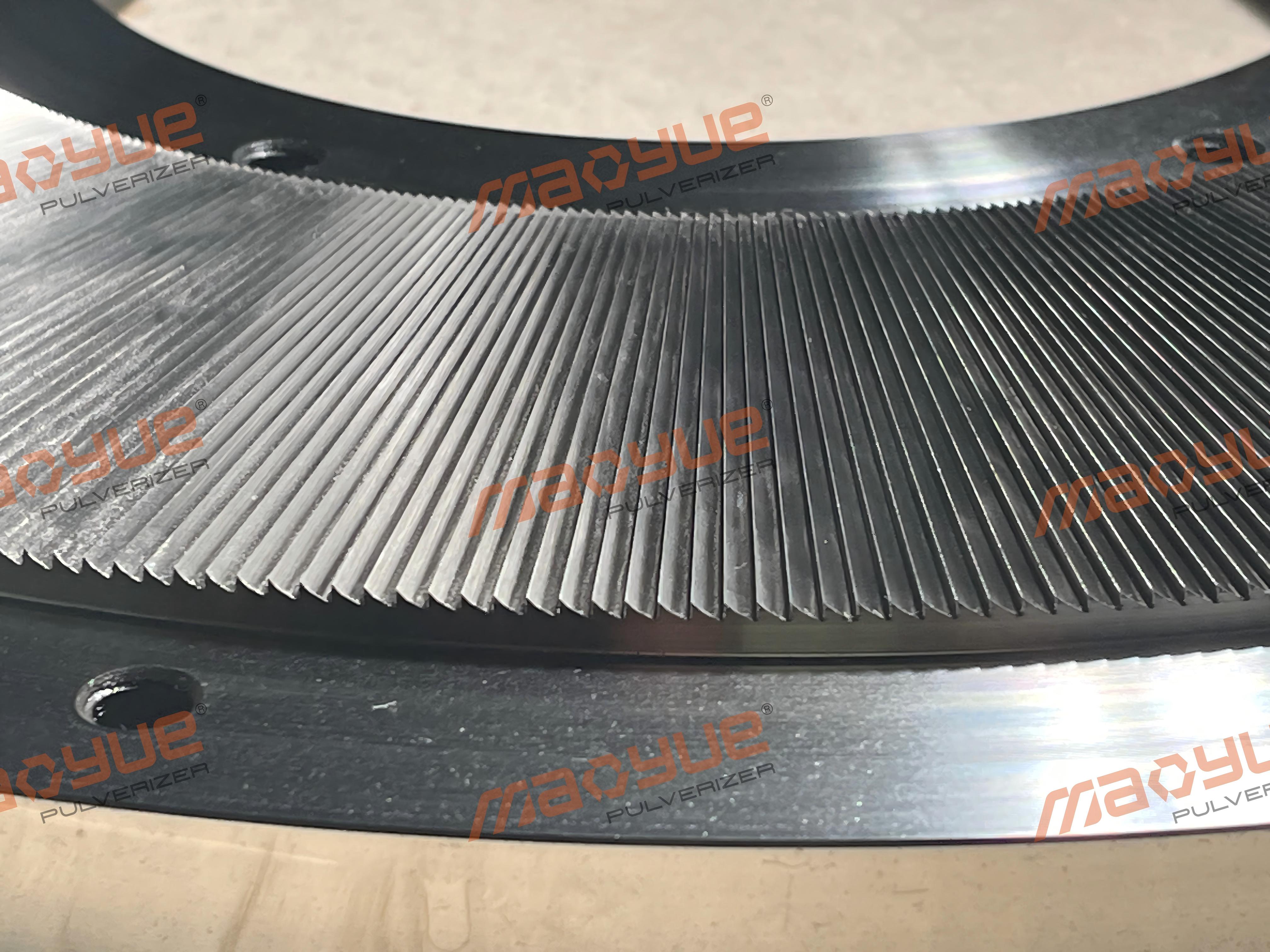

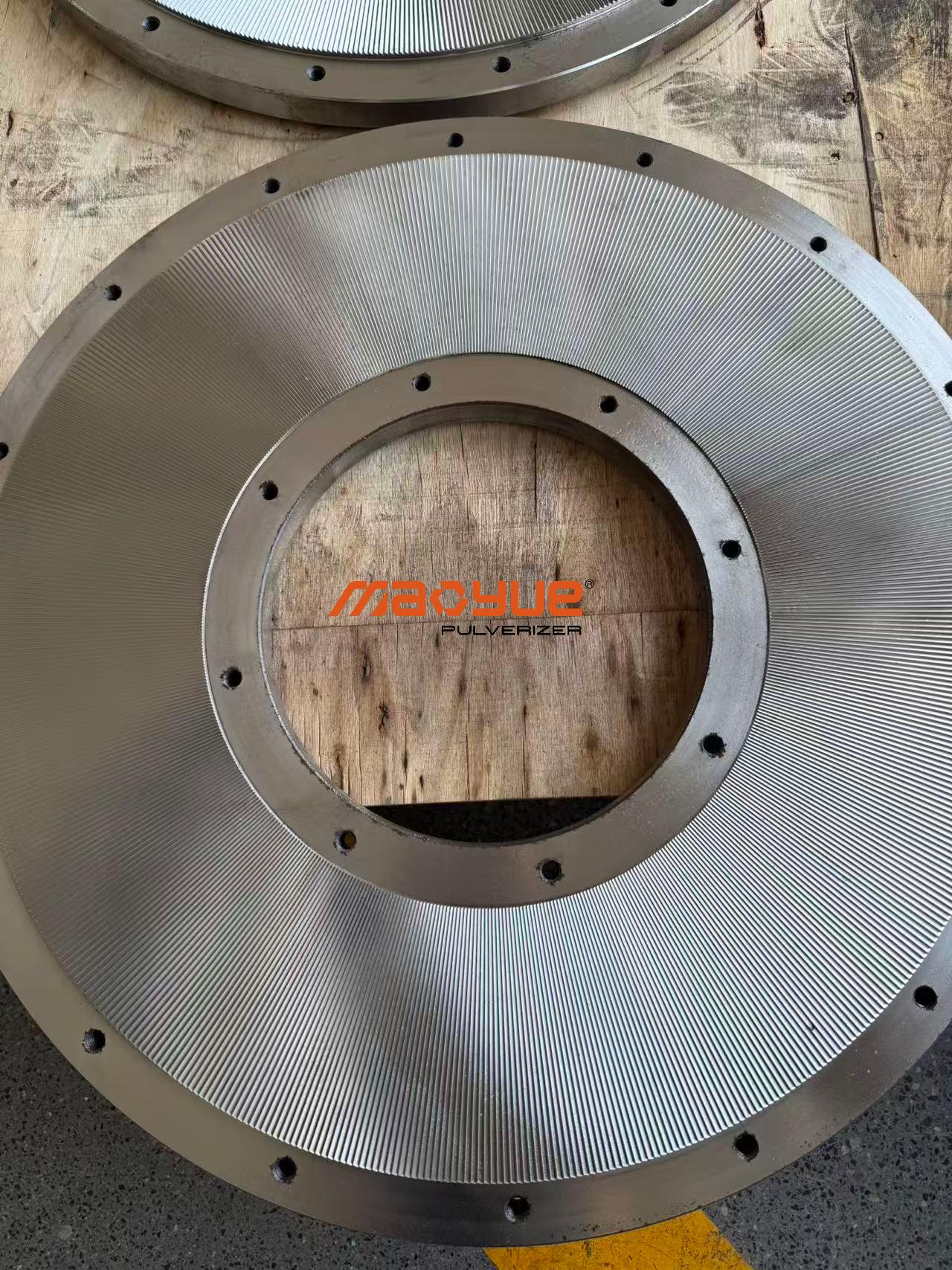

يشير تصميم أسنان قرص الطحن إلى الهيكل الهندسي والترتيب لأسنان الطحن أو الأخاديد على سطح العمل لقرص الطحن الطاحن. فهو يحدد كيفية تحرك المواد وتلامسها وخضوعها للطحن بعد دخولها إلى الفراغ بين الأقراص الدوارة والثابتة.

تخلق تصميمات الأسنان المختلفة مسارات تدفق المواد وظروف الضغط المختلفة، والتي يمكن أن تؤثر على دقة المسحوق، وتوحيد حجم الجسيمات، وكفاءة الطحن، والتحكم في درجة الحرارة.

قد تتضمن التصميمات المحددة أسنانًا مستقيمة، وأسنانًا ذات زوايا، وأنماط شعاعية، وهياكل أسنان مجزأة، وتصميمات أسنان ذات صف مزدوج، ومجموعات مخصصة تم تطويرها لمواد معينة.

لا يوجد تصميم سن واحد مناسب لكل أنواع البلاستيك. متطلبات الطحن للـ PVC، PE، PP، الأصبغة الرئيسية، البلاستيك المعدل، وغيرها من المواد ليست متطابقة تمامًا. يجب تحديد تصميم السن المناسب وفقًا للمادة التي تتم معالجتها ومواصفات المسحوق النهائية المطلوبة.

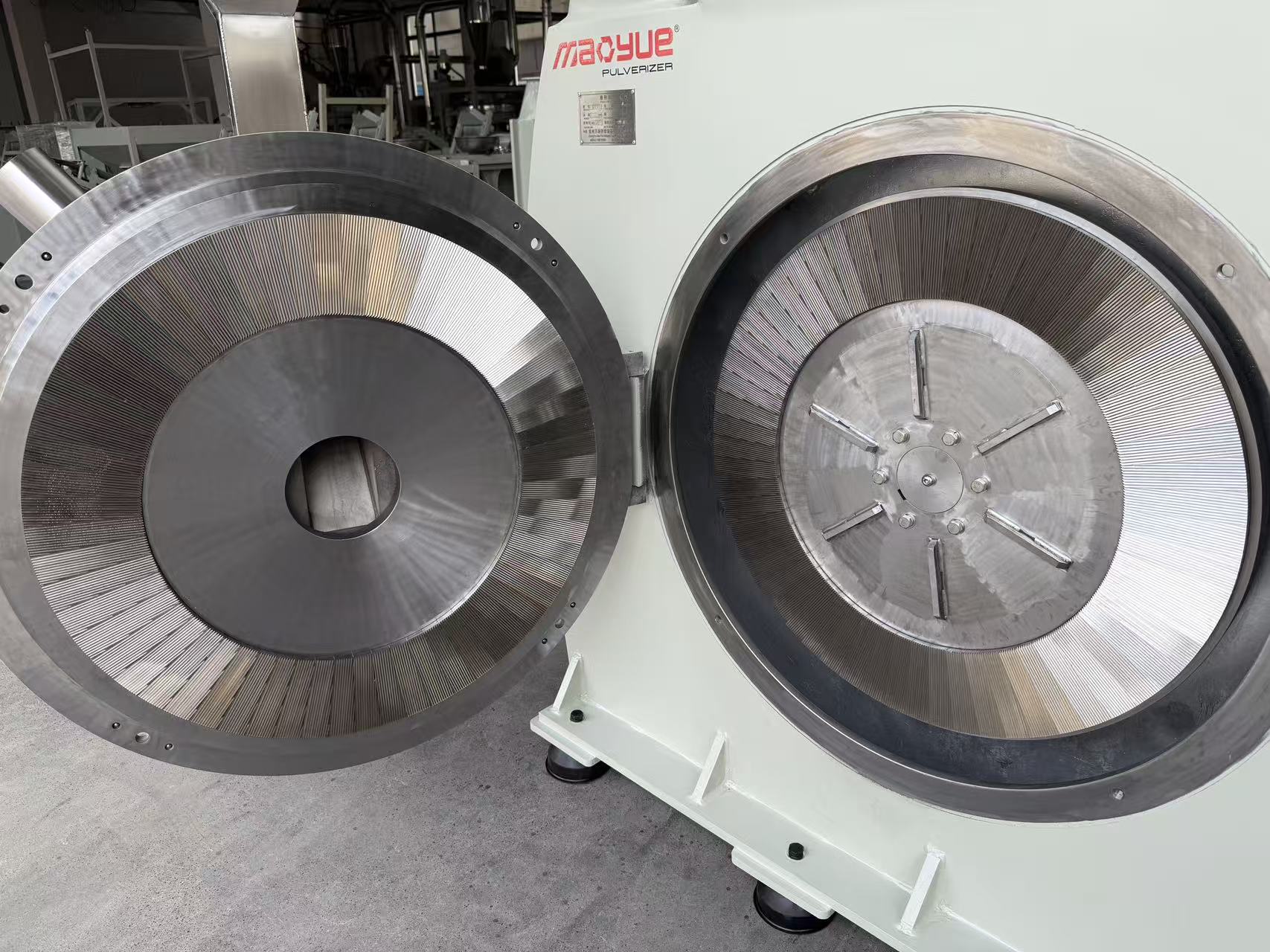

القرص الثابت والقرص الدوار

في الطاحن البلاستيكي، يظل القرص الثابت ثابتًا، بينما يعمل القرص الدوار بسرعة عالية. تشكل فجوة العمل بين القرصين منطقة الطحن الأولية حيث تتم معالجة المادة.

بعد دخول الجزيئات البلاستيكية إلى هذه المنطقة، يتم دفعها للخارج بشكل مستمر بواسطة قوة الطرد المركزي الناتجة عن القرص الدوار عالي السرعة ويتم توجيهها بواسطة هيكل سن الطحن. وفي الوقت نفسه، تتعرض الجسيمات للقص والضغط والاحتكاك، لتصل تدريجيًا إلى حجم جسيمات المسحوق المطلوبة.

ولذلك، لا ينبغي تقييم تصميم سن الطحن بشكل مستقل عن معلمات التشغيل الأخرى مثل سرعة القرص، وفجوة قرص الطحن، ومعدل التغذية، ونظام التبريد. ومن الناحية العملية، تعمل هذه العوامل معًا كنظام طحن متكامل.

تصميم الأسنان ومسار الطحن

بالنسبة للمواد البلاستيكية القوية نسبيًا مثل PE وPP، فإن مسار تدفق المواد بين أقراص الطحن مهم بشكل خاص. يختلف سلوكهم أثناء الطحن عن سلوك المواد الأكثر صلابة مثل PVC.

يمكن لنمط الأسنان المرتب بشكل صحيح أن يساعد المادة على التحرك بسلاسة عبر منطقة الطحن مع تقليل وقت المكوث غير الضروري. وبعبارة أخرى، فإن التصميم الفعال للأسنان لا يقتصر فقط على خلق المزيد من الاحتكاك. بدلاً من ذلك، فإنه يستخدم ترتيبًا هيكليًا مناسبًا لتحقيق توازن أفضل بين تدفق المواد، وكثافة الطحن، والتحكم في درجة الحرارة.

تصاميم أسنان قرص الطحن الشائعة

تعمل تصميمات أسنان قرص الطحن المختلفة على إنشاء مسارات تدفق المواد وآليات الطحن المختلفة. في التطبيقات العملية، لا ينبغي الحكم على تصميم أسنان قرص الطحن ببساطة من خلال ما إذا كان هناك "أسنان أكثر" أو "أسنان أقل". بدلاً من ذلك، يجب أن يأخذ الاختيار في الاعتبار نوع البلاستيك، ونقاء المسحوق المستهدف، والقدرة الإنتاجية المطلوبة، وظروف تشغيل الآلة.

فيما يلي العديد من هياكل الأسنان الشائعة المستخدمة في ساحقات البلاستيك.

تصميم ذو صف واحد للأسنان

يتميز تصميم الأسنان ذو الصف الواحد بمجموعة أساسية واحدة من أسنان الطحن داخل منطقة العمل بقرص الطحن. إنه يخلق مسار طحن مباشر نسبيًا ومناسب للتطبيقات التي يتم فيها تحديد خصائص المواد ودقة المسحوق المستهدفة بوضوح ولا يتطلب الأمر بنية طحن أكثر تعقيدًا.

وتشمل مزاياها الرئيسية هيكلًا بسيطًا نسبيًا وصيانة مريحة.

تصميم أسنان مزدوج الصف

يقسم تصميم الأسنان ذو الصف المزدوج منطقة الطحن إلى أقسام عمل متعددة. يمكن أن يركز القسم على إدخال المواد والطحن الأولي، بينما يواصل القسم التالي عملية الطحن لتحسين المادة بشكل أكبر.

هذا الهيكل مناسب للتطبيقات التي تتطلب التوازن بين القدرة الإنتاجية وتوحيد المسحوق. المفتاح ليس مجرد إضافة صف آخر من الأسنان، ولكن التصميم الصحيح لتباعد الأسنان والبنية الهندسية لكل قسم، مما يسمح لكل منطقة بأداء وظيفة طحن محددة.

تصميم الأسنان متعدد المراحل

قرص الطحن متعدد المراحل يقسم عملية الطحن إلى عدة مراحل. بدلاً من الاعتماد على نمط سن واحد لإكمال عملية الطحن بأكملها، يمكن تعديل طريقة الطحن تدريجياً من منطقة التغذية إلى منطقة التفريغ.

يمكن أن يكون هذا النوع من التصميم ذا قيمة خاصة للتطبيقات التي تتطلب تحكمًا أكثر اتساقًا في حجم جسيمات المسحوق وأداء الطحن.

كيف يؤثر نوع المادة على اختيار تصميم الأسنان؟

عند اختيار تصميم سن قرص الطحن، يجب أن يكون السؤال دائمًا: ما هي المادة التي ستطحنها؟

تختلف المواد البلاستيكية المختلفة من حيث الصلابة والمتانة وقابلية التدفق والحساسية الحرارية، لذلك قد يكون سلوك حركتها وطحنها داخل آلة طحن البلاستيك مختلفًا أيضًا.

تصميم أسنان قرص الطحن لساحقات PVC

PVC هي واحدة من المواد الشائعة التي تتم معالجتها بواسطة ساحقات البلاستيك. يمكن معالجة الأنابيب البلاستيكية والمقاطع الجانبية والألواح وخردة الإنتاج والمواد البلاستيكية المعاد تدويرها إلى مسحوق قابل لإعادة الاستخدام باستخدام نظام السحق.

بالنسبة للـ PVC الصلب، يحتاج تصميم السن إلى توفير طحن ميكانيكي فعال مع الحفاظ على حجم جسيمات المسحوق المستقر نسبيًا. ولذلك، ينبغي النظر في هيكل قرص الطحن، وتعديل فجوة الطحن، وطريقة التبريد معًا بدلاً من تقييم تصميم السن بشكل مستقل.

تصميم أسنان الطحن للـ PE وPP

بالمقارنة مع العديد من المواد البلاستيكية الصلبة، فإن PE وPP يتمتعان بصلابة أكبر وقد يتطلبان اهتمامًا أكبر بتراكم الحرارة أثناء الطحن المستمر.

لذلك، يجب أن يساعد تصميم الأسنان المادة على التحرك بكفاءة عبر منطقة الطحن مع تجنب الاحتكاك غير الضروري. تعد سعة التبريد والتحكم في التغذية أيضًا جزءًا مهمًا من نظام الطحن الشامل.

ماستر والبلاستيك المعدل

قد تحتوي الأصبغة البلاستيكية والمواد البلاستيكية المعدلة على أصباغ أو مواد حشو أو ألياف أو إضافات أخرى. يمكن لهذه المكونات تغيير مقاومة الطحن وخصائص التآكل للمادة.

لذلك، يجب اختيار تصميم الأسنان بناءً على تركيبة المادة الفعلية ومتطلبات المعالجة، وليس فقط وفقًا لاسم البلاستيك الأساسي.

كيف يؤثر تصميم الأسنان على نعومة المسحوق؟

بالنسبة لساحقات البلاستيك، تعد دقة المسحوق أحد المؤشرات المهمة لأداء الطحن. يؤثر تصميم سن قرص الطحن بشكل مباشر على مسار حركة المادة، وظروف التلامس، ودرجة الطحن التي تتعرض لها داخل منطقة الطحن.

ومع ذلك، لا يتم تحديد حجم جسيمات المسحوق النهائي من خلال تصميم الأسنان وحده. تلعب فجوة قرص الطحن، وسرعة الدوران، ومعدل التغذية، ودرجة حرارة المواد، ومعدات التصنيف أيضًا أدوارًا مهمة.

إذا كانت هناك حاجة إلى مسحوق ناعم، فالإجابة ليست دائمًا استخدام "أسنان أكثر حدة". ما يحتاج حقًا إلى التعديل هو نظام الطحن بأكمله.

فجوة قرص الطحن وهندسة الأسنان

فجوة قرص الطحن هي مسافة العمل بين الأقراص الدوارة والأقراص الثابتة. تعمل الفجوة الأصغر بشكل عام على زيادة كثافة الطحن، بينما تسمح الفجوة الأكبر للمادة بالمرور عبر منطقة الطحن بسهولة أكبر.

يعتمد الإعداد المحدد على المادة التي تتم معالجتها ونقاء المسحوق المستهدف. يجب أيضًا أن يكون الارتفاع والبنية الهندسية لأسنان الطحن متطابقة بشكل صحيح مع نطاق فجوة الطحن القابلة للتعديل.

كيف يؤثر تصميم الأسنان على القدرة الإنتاجية؟

لا يتم تحديد إنتاجية الماكينة من خلال قوة المحرك وحدها. إذا كان تصميم السن يسمح للمواد بالمرور بكفاءة عبر غرفة الطحن، فيمكن استخدام الطاقة الميكانيكية التي يوفرها المحرك بشكل أكثر فعالية.

في المقابل، إذا كان تصميم السن لا يتطابق مع خصائص المادة، فقد تبقى المادة في مناطق معينة لفترة طويلة جدًا، مما يزيد من الاحتكاك غير الضروري وتوليد الحرارة. وهذا يمكن أن يؤثر على التغذية المستمرة وكفاءة الإنتاج الشاملة.

ولذلك، عند مقارنة ساحقات البلاستيك المختلفة، فمن الأفضل تقييم تصميم قرص الطحن، وقوة المحرك، ونتائج اختبار المواد الفعلية معًا.

كيف يؤثر تصميم الأسنان على درجة حرارة الطحن؟

أثناء عملية الطحن، يتم تحويل الطاقة الميكانيكية إلى تشوه المواد والاحتكاك والحرارة. يؤثر هيكل السن على كيفية توزيع هذه القوى داخل منطقة الطحن.

إذا تم استهلاك الكثير من الطاقة بسبب الاحتكاك غير الضروري، فقد تزيد درجة حرارة الطحن وتؤثر على سلوك معالجة بعض المواد البلاستيكية الحساسة للحرارة.

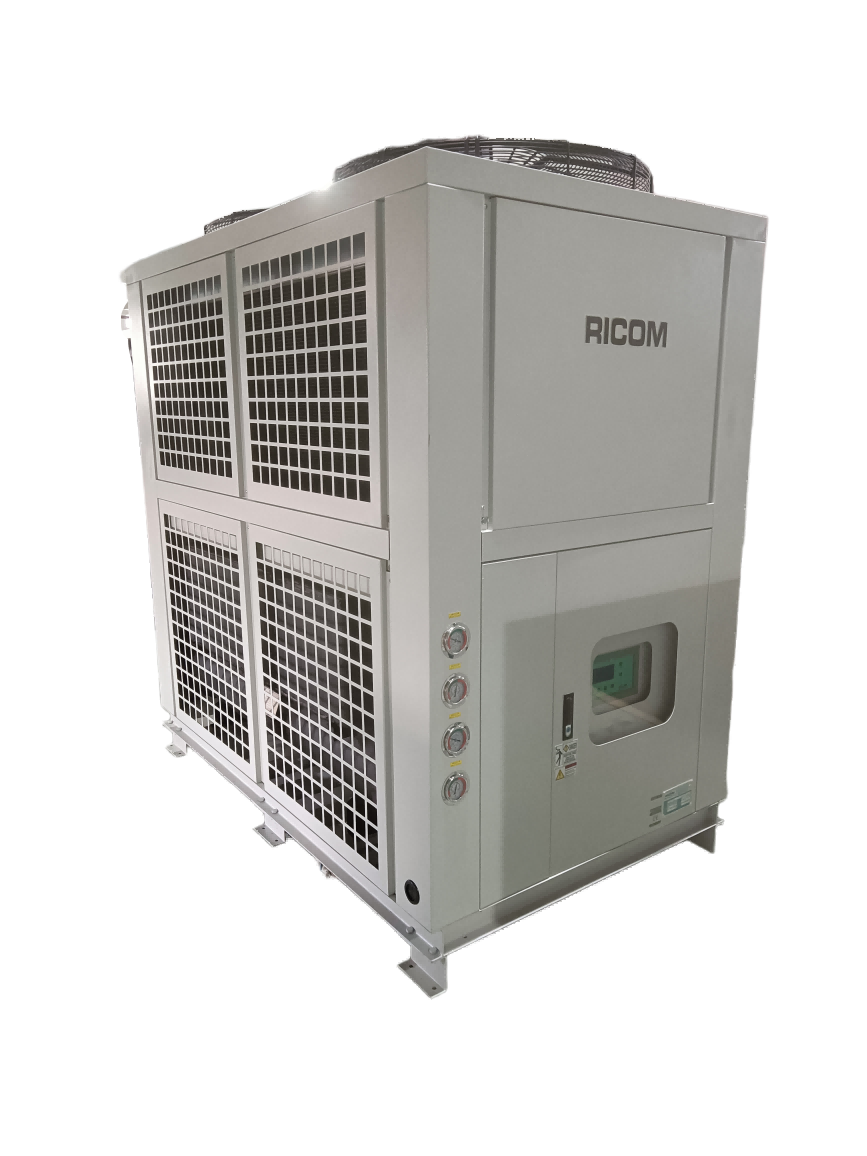

لذلك، ينبغي اعتبار تبريد الهواء، وتبريد الماء، ومعدل التغذية، وتصميم قرص الطحن بمثابة نظام متكامل لتحقيق تحكم أفضل في درجة الحرارة وأداء طحن مستقر.

كيفية اختيار التصميم المناسب لأسنان قرص الطحن؟

إن اختيار التصميم المناسب لأسنان قرص الطحن لا يقتصر على مجرد مقارنة عدد أسنان الطحن أو النظر إلى مظهر قرص الطحن. يجب أن يعتمد الاختيار على متطلبات الإنتاج الفعلية. ما هي المواد التي تقوم بمعالجتها؟ ما مدى دقة المسحوق الذي يجب أن يكون؟ ما هي الطاقة الإنتاجية التي تتوقعها؟

تحدد هذه الأسئلة الثلاثة إلى حد كبير اتجاه تصميم قرص الطحن.

النظر في خصائص المواد

أولاً، من المهم فهم صلابة المادة وصلابتها ومحتوى الرطوبة والمواد المضافة والحساسية الحرارية.

تحتاج أيضًا إلى التفكير في كيفية تصرف المادة بعد دخولها إلى غرفة الطحن. هل من السهل كسرها أم أنها أكثر عرضة للتشوه؟ هل ستلين بسهولة مع ارتفاع درجة الحرارة؟

تعتبر هذه العوامل أكثر أهمية من مجرد اختيار قرص الطحن بناءً على مظهره.

النظر في حجم الجسيمات المستهدفة

العملاء الذين ينتجون مسحوقًا خشنًا نسبيًا لا يحتاجون بالضرورة إلى نفس تصميم الأسنان مثل أولئك الذين ينتجون مسحوقًا ناعمًا.

ينبغي تحديد حجم الشبكة المطلوبة أو نطاق حجم الجسيمات أولاً. يمكن بعد ذلك مطابقة هيكل قرص الطحن، وفجوة الطحن، وتدفق الهواء، ونظام التصنيف مع المواصفات المستهدفة.

النظر في متطلبات الطاقة الإنتاجية

تختلف متطلبات التطبيقات المعملية وخطوط إعادة التدوير صغيرة الحجم وخطوط الإنتاج الصناعي المستمر.

إذا وصلت السعة المستهدفة إلى عدة مئات من الكيلوجرامات في الساعة أو أكثر، فيجب تقييم قرص الطحن كجزء من نظام السحق بأكمله وليس كمكون فردي.

مطابقة قطر قرص الطحن وقوة المحرك

يجب أن تكون قطر قرص الطحن، وقوة المحرك، وتصميم الأسنان، وفجوة الطحن متطابقة بشكل صحيح.

إن قرص الطحن الأكبر لا يعني تلقائيًا أداءً أفضل، ولا يمكن للمحرك الأكبر أن يعوض ببساطة هيكل الطحن غير المناسب.

في بعض الحالات، يكون نظام الطحن المتوازن أكثر أهمية من مجرد زيادة أي معلمة واحدة.

لماذا تعتبر دقة التصنيع مهمة؟

حتى لو تم تصميم تصميم سن قرص الطحن بشكل جيد، فإن دقة المعالجة غير الكافية يمكن أن تؤثر على الأداء الفعلي.

بالنسبة للساحقات البلاستيكية عالية السرعة، فإن أبعاد سن الطحن، وتسطيح سطح القرص، والتركيز، والتوازن الديناميكي يمكن أن تؤثر جميعها على حالة تشغيل قرص الطحن.

تساعد الآلات الدقيقة في الحفاظ على الاتساق الهيكلي عبر قرص الطحن، بينما يساعد التوازن الديناميكي المناسب على تقليل الاهتزاز أثناء الدوران عالي السرعة.

طحن المواد القرص وطحن الأسنان

يجب أيضًا أن يأخذ اختيار المواد المستخدمة في طحن الأسنان في الاعتبار مقاومة التآكل.

قد تتسبب المواد البلاستيكية المعدلة التي تحتوي على ألياف زجاجية أو حشوات معدنية أو غيرها من الإضافات الكاشطة في حدوث تآكل أكبر من البولي إيثيلين أو PVC التقليدي.

اعتمادًا على التطبيق، يمكن اختيار فولاذ الأدوات المقاوم للتآكل مثل DC53 وD2. إلى جانب عمليات المعالجة الحرارية المناسبة، يمكن لهذه المواد أن تساعد قرص الطحن في الحفاظ على شكل أسنان مستقر نسبيًا أثناء عمليات الطحن طويلة المدى.

الأخطاء الشائعة عند اختيار تصاميم أسنان قرص الطحن

من الأخطاء الشائعة الحكم على جودة قرص الطحن من خلال عدد أسنان الطحن. المزيد من الأسنان لا يعني تلقائيًا أداء طحن أفضل.

هناك خطأ آخر وهو النسخ المباشر لتصميم قرص الطحن المستخدم لمادة مختلفة دون مراعاة الخصائص المحددة للمادة التي تتم معالجتها.

يتجاهل بعض المستخدمين أيضًا العلاقة بين تصميم الأسنان ونظام التبريد. وأخيرًا، قد يؤدي التركيز فقط على سعر الشراء الأولي مع تجاهل دقة المعالجة وتكاليف الصيانة طويلة المدى إلى حدوث مشكلات إضافية أثناء التشغيل اللاحق.

كيف يصمم ماو يو أنماط أسنان قرص الطحن؟

في شركة Mao Yue، يبدأ تصميم قرص الطحن عادةً بخصائص المواد الفعلية ومتطلبات الإنتاج الخاصة بالعميل، بدلاً من استخدام نمط أسنان ثابت لكل تطبيق.

PVC، PE، PP، الأصبغة الرئيسية، والمواد البلاستيكية المعدلة ذات التركيبات المختلفة يمكن أن تتصرف بشكل مختلف أثناء عملية الطحن. لذلك، يجب تعديل هيكل قرص الطحن وفقًا للتطبيق المحدد.

عند تصميم نمط أسنان قرص الطحن، يأخذ Mao Yue في الاعتبار عوامل متعددة، بما في ذلك هندسة الأسنان، وقطر قرص الطحن، ومواد القرص، وفجوة الطحن، وسرعة الدوران، وطريقة التبريد، والقدرة الإنتاجية المستهدفة. الهدف هو تحقيق تطابق مناسب بين قرص الطحن ونظام طحن البلاستيك بأكمله.

وفي الوقت نفسه، تعتبر دقة التصنيع أيضًا أحد الاعتبارات المهمة. تساعد المعالجة الدقيقة على التحكم في أبعاد أسنان الطحن وجودة سطح القرص، بينما يساعد التوازن الديناميكي قرص الطحن على الحفاظ على التشغيل المستقر أثناء الدوران عالي السرعة.

بالنسبة للعملاء الذين يحتاجون إلى استبدال أو ترقية أقراص الطحن الخاصة بهم، فإن هذا النهج الشامل - بدءًا من تصميم المواد والأسنان وحتى معلمات الماكينة الكاملة - يعد أكثر عملية من مجرد استبدال القرص الحالي بقرص "يبدو أكثر تعقيدًا".

ملخص: كيفية اختيار التصميم المناسب لأسنان قرص الطحن

إذًا، كيف يمكنك اختيار التصميم المناسب لأسنان قرص الطحن؟

ابدأ بالمادة التي تتم معالجتها، ثم حدد حجم جسيمات المسحوق المستهدف والقدرة الإنتاجية. بعد ذلك، قم بتقييم هيكل سن الطحن، وقطر قرص الطحن، وقوة المحرك، وفجوة الطحن، وطريقة التبريد، ومواد القرص، ودقة التشغيل كنظام كامل.

إن قرص الطحن المناسب ليس بالضرورة هو القرص الذي يحتوي على أسنان أو هيكل معقد. وبدلاً من ذلك، يجب أن يكون المنتج الذي يطابق خصائص المواد ومتطلبات الإنتاج.

عندما يتم التنسيق بشكل صحيح بين تصميم الأسنان وفجوة الطحن ونظام التبريد وطاقة الماكينة، يمكن لآلة طحن البلاستيك أن تحقق أداء طحن أكثر استقرارًا وتنتج جودة مسحوق أكثر اتساقًا.
